Y43X固定比例式減壓閥

Y43X固定比例式減壓閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

減壓閥概述
我公司生產的比例式減壓閥，外形美觀、質量可靠，比例準確，工作平穩，既減動壓也減靜壓。
該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。
我公司減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據用戶的要求設計特殊比例的減壓閥。

減壓閥主要技術參數
適用介質 水、氣體
適用溫度 ≤90℃
壓力誤差 ≤8％
最小開啟壓力 2∶1 0.2MPa
3∶1 0.3MPa
連接形式 法蘭、內螺紋
主要零件材料 閥體 錫青銅 不銹鋼 鑄鐵
內件 錫青銅 不銹鋼 錫青銅或不銹鋼



減壓閥主要外形尺寸（法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4213.5-84標準）
公稱通徑DN（mm） A D3
25 232 115/125
32 246 140/150
40 256 150/155
50 270 165/175
65 306 185/200
80 320 210/230
100 340 240/265
125 400 275/300
150 429 310/350
200 358 355/400



型號 公稱壓力 公稱通徑DN（mm） L

YB43X0T

（B型）

 1.0 50 85
65 102
80 122
100 140
125 160
150 178
200 230

YB43X6T

（B型）


 1.6 50 85
65 102
80 122
100 140
125 160
150 178
200 230



公稱通徑DN（mm） 尺寸（mm）
C L D
15 1/2" 80 50
20 3/4" 80 50
25 1" 90 54
32 1 1/4" 100 60
40 1 1/2" 110 68
50 2" 120
80

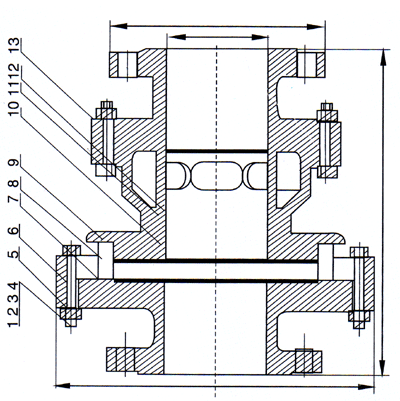

產品尺寸

溫馨提示：“Y43X固定比例式減壓閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333    傳真：021-51686322
